| 年 月 日 | 主な変更点 |
・ 08/02/10 ・ 09/03/20 ・ 10/06/01 |
・ 最新の情報に更新しました。NRD-545 が４台に、SDR-IQ が増えました。 ・ 最新の情報に更新しました。NRD-545 が２台に、PERSEUS が３台に増えました。ＰＣも増えました。 ・ 最新の情報に更新しました。机周りを整理しました。→NRD-545 が１台に、録音機器を減らしました。 |
| ロケーション | 名古屋市の北東、尾張旭市です。マンションで１４階建ての１０階です。 最近ここの海抜が約６５ｍと言うことが判りました。マンション分を加えると、当家の海抜は。９０ｍでしょうか |
|
| アンテナ | ALA-1530 ALA-1530 北側 ALA-1530 東南 DX 500 雪の積もった DX 500 北側ケーブルの出口 南側ケーブルの出口 同軸等の室内配線 |
・ WELLBROOK ALA-1530 上は１００Ｍぐらいまでのびています。←保証外ですが ベランダに直角に設置するのが一番いいと言われています。 ・ マンションの北側のベランダに←伊吹おろしが凄く風の音がい！！ ・ マンションの南東のベランダに←台風の時は凄いですよ。当然事前に外しておきます。 ・ 何とか説得して年中北と南東のベランダに ALA1530 を設置しています。 ・ 南のベランダにもＡＬＡを設置したいのですがオーストラリアと東南アジア)許可が下りません。 ・ RF Systems DX500 30KHz->550Mhz の広域アンテナです。30MHz 以上を NRD-545 のワイドバンドコンバータに接続しています。 ・ ケーブルの出口１ クーラの配管と同居しています。右側がクーラ用で、左側が同軸ケーブル用です。 ・ ケーブルの出口２ 配管からの出口です。ベランダの手すりに繋がっています。 ・ 左に見えるアンテナはＡＮＣ−４用のノイズアンテナです。 ・ ＦＦ用暖房機の排気用のダクトを流用しました。パイプ等はクーラー用を流用しています。 ・ 外からの入り口 ５Ｄが２本、３Ｄが１本、△ＬＯＯＰ６用の電源ケーブルです。青い色の線はＬＡＮケーブルです。 ・ 外からの入り口(工事前) ・ 和室の入り口 かべの下側をプロテクタを使って配線しています。 ・ 洗面所の入り口 ・ 玄関 ・ 玄関は、去年と同じ様にその上にマットを乗せます。 ・ 自分の部屋の入り口前 左側の私の寝る部屋の壁に穴を開けた。 青色はＬＡＮケーブルでルータへ。同軸は、５Ｄｘ２と３Ｄｘ１。電源等の予備ケーブル ・ 自分の部屋の中 青色と白色はＬＡＮケーブルで、同軸は↑と同じです。 |
| 受信機周り | 全体 左側 中央 右側 |

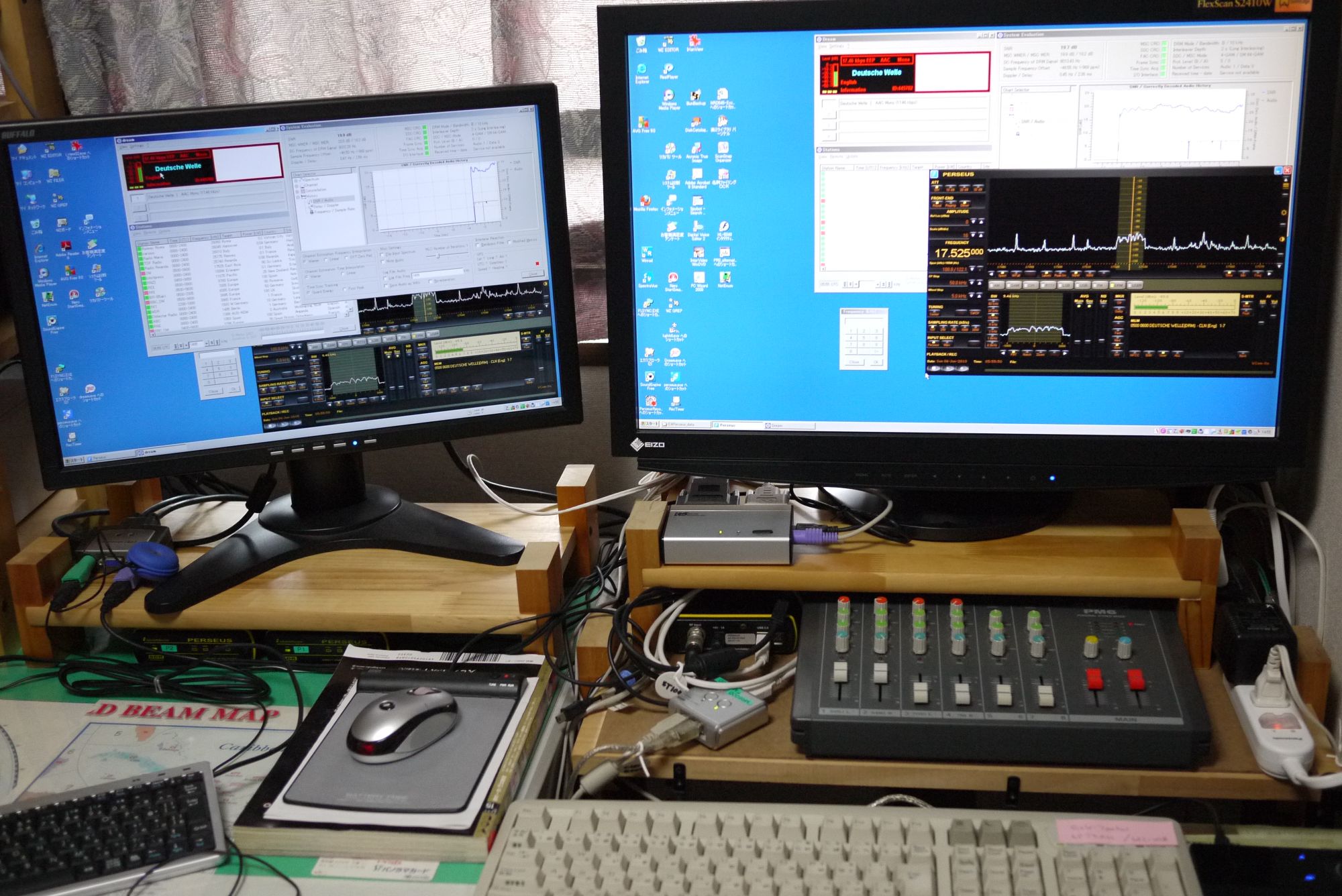

・現時点でのほぼ最終形になりました。 ・ 左の上から↓切替器↓ALA-AMP, ANC-4, 分配機↓NRD545+SP↓ST110(夏は暑くなるので予備機)＋ AY301(新人:PERSEUS#1担当)↓机の上 IC-Recorder ・ 右へ ST110, AY301 用のディスプレー↓PERSEUS#2,PERSEUS#1↓机の上 ワイヤレスヘッドフォン ・ 右へ AT970, MR3300 用ディスプレー↓PERSEUS#3, USB 切替器, ミキサー(音の切替やパラチェック用) 〈おまけ〉私がメインＰＣ操作時に、首を９０度近く左に回したときのディスプレーの見え方 |
|
受信機１ 受信機２ 受信機３ 受信機４ 受信機５ 受信機６ |
・ NRD-545＋・NRD-545 ＯＭさんに２台(MAX ４台)も使っていることが信じられないと言われました。 私の用途は録音時にＳＳＢのＵＳＢとＬＳＢとで録音して良い方をＨＰ等で利用するためです。 ＨＰ等に載せるには、7030や756より音にメリハリが有って聞きやすいと勝手に思いこんでいます。 でも、ＰＥＲＳＥＵＳが来たので、NRD-545 は１台になりました。１台は、ＯＭ宅へ何時でも帰れる旅に!!! ・ AR7030Plus リモコンでしか操作ができないのが残念です。ＷＭがメインでない私には・・ ただ今旅行中です。 ・ IC-R75 ほぼフル装備です。ＤＲＭ用に改造済みです。こちらもただ今旅行中です。 ・ SDR-IQ 190kHz 幅で一括録音できます。PERSEUS に座を奪われて今は役割を果たしていません。 こちらもただ今旅行中です。何処にいるのかなあ??? ・ PERSEUS 説明は必要ないでしょう。 ・ IC-PCR2500 これも PERSEUS が来てから箱に入れられ棚の上でお休みしています。VHF, UHF 確認用です。 |
|
| 周辺機器 ノイズキャンセラ−と 分配兼切替器 分配機１＋２ ミキサー |
・ＡＮＣ−４(アンテナ ノイズ キャンセラー) 全体１の写真を参照 ＊ 製造会社には怒られますが、だまされたつもりで買いましたが、私には、９Ｍで威力を発揮しています。 今回は６Ｍで威力を発揮しました。その効き目です。6160KHz CKZN CBC Radio One 最初は off->on->調整->prog 一部カット ANN(women)->CBC News-> off の順です。 ＊ アンテナをＡＬＡ１５３０に変えてからは利用する機会が減りました。 ＊ＯＭさんに作成して頂いた分配機です。アンプ内蔵のためＤＣ１２Ｖが必要です。今はアンプは利用していません。 機能は、アンテナ入力ｘ３→４分配→アンテナ切り替えＳＷ→アンプ→受信機ｘ４ です。 ＊前面 ＊裏面 ＊内部 (上:４分配 下:アンプ 切り替えＳＷ) ・ MiniCircuits の４分配(ZSC-4-1(BNC) で、ＡＬＡからの出力を分配しています。写真左奥 ３回路を切替ＳＷ経由(写真中央)で、PERSEUS へ、残りを分配兼切替器へ ・今までＰＣ(PERSEUS)の出力は、ＳＰ切替器で切り替えていました。パラチェックが大変でした。 以前使っていたミキサーを思い出し、設置しました。表示は違います(受信機名が)。 １番から：AY3014->AT970->ST110->MR3300 の順にＰＣ出力の L->R->L->R と接続しています。 １つのＰＣを左右に出すために、５番から：２番のL,１番のR,４番のL,３番のRと接続しています。 素人の私は遅延ユニットが欲しいです。これがあれば、パラチェックの時間を簡単に調整できます。 |
|
|
録音機１ 録音機２ 録音機３ 録音機４ |

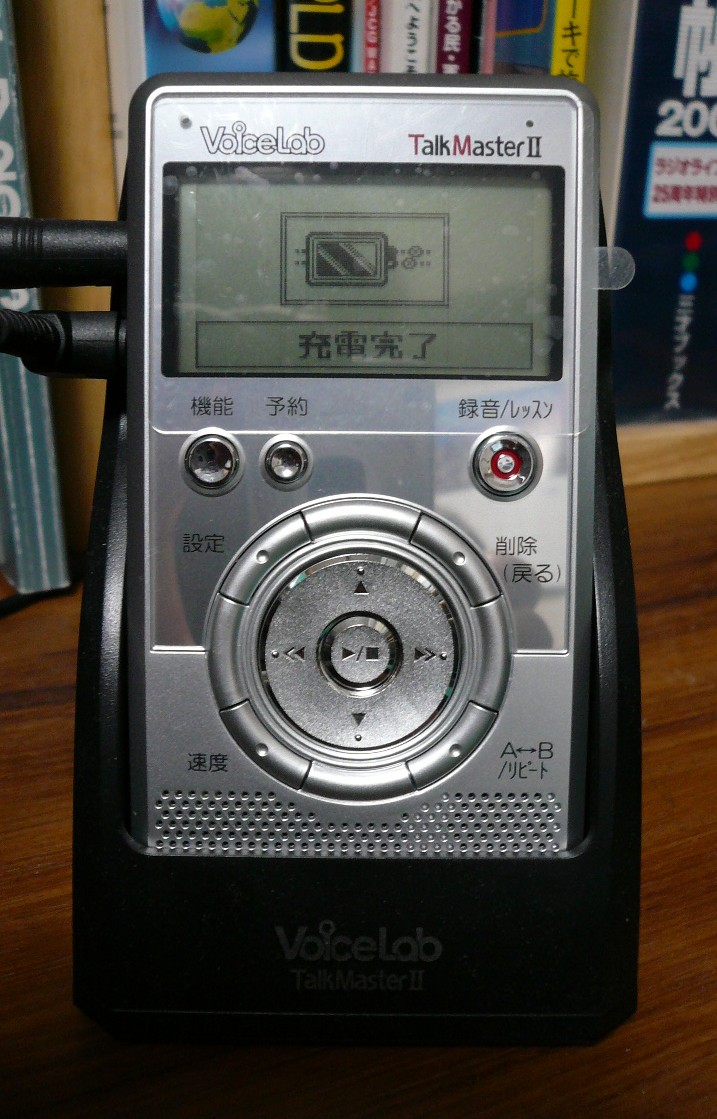

・ メイン：ＳＯＮＹのＩＣレコーダ(２代目)ＩＣＤ-６６ ・ タイマー用とサブ１：ＴalkＭasterUで、タイマー録音用です。２０プログラムできます。間もなく旅に出ます。 ・ サブ２：ＭＤレコーダです。ＳＯＮＹのＭＺ-ＲＨ１でＭＤの内容をＵＳＢでＰＣに転送できます。 ・ TCD-D8が入手できなかったので、しかたが無くTCD-D100にしました。 消費電力、日時等の電池でのバックアップ等良い面もあるが、ボタン等が小さく操作がしにくいです。 こちらも、今まで録音したテープと一緒に旅に出る予定です。 |
|
| Ｗｅｂサーバ周辺 |
サーバー ネットワーク関連 |
・ １段目 Ｗｅｂサーバ ノートＰＣで立ち上げています。まもなく自宅のＷｅｂサーバを休止します。 ソフトは、ＡＮ ＨＴＴＰＤです。今の下段は、LAN DISK 等を収容 ・ ２段目 ＬＡＮディスク, SW-HUB(G), ルータ ・ ３段目 ＡＰＣ, ＮＴＴからの光り用モデム→終端装置(CTU)→上のルータ, 光電話用ＣＴＵ |
| パソコン |
パソコン１ パソコン２＋３ パソコン３＋４ |
・ 音声ファイルを作るメインパソコンです。EPSON MR-6000 ＊状態確認のため、PERSEUS#3 にUSB切替器でつながり、録音も出来ます。 (ソフト等が未設定なので、タイマー録音とＤＲＭは使えません。) ＊他ＰＣで録音したPERSEUSファイルを再生して、ＷＡＶファイルの元を作成します。 ＊録音した物(DAT, MD, IC-Recorder, TM, SDR-IQ, PERSEUS 等)を、このパソコンでＷＡＶに変換したり取込み (専用ソフトやSoundEngine)→編集(SoundEngineやTWE等)→MP3(以前は、RM(RealProducer)の音声ファイル (CDer)を作成します。 ・ 左 ST110 PERSEUS#2 録音用(夏は暑くなるので休暇を取ります。) ・ 右 AY301 PERSEUS#2 録音用 ・ 上 ＳＰ ・ 中 AT-970 PERSEUS#1 録音用 ・ 下 MR-3300 時々すねるので浪人中(再インストール済み)です。PERSEUS#3 録音用 |
