| 年 月 日 | 主な変更点 |
・ 08/02/10 ・ 09/03/20 |
・ 最新の情報に更新しました。NRD-545 が４台に、SDR-IQ が増えました。 ・ 最新の情報に更新しました。NRD-545 が２台に、PERSEUS が３台に増えました。ＰＣも増えました。 |
| ロケーション | 名古屋市の北東、尾張旭市です。マンションで１４階建ての１０階です。 最近ここの海抜が約６５ｍと言うことが判りました。マンション分を加えると、当家の海抜は。９０ｍでしょうか |
|

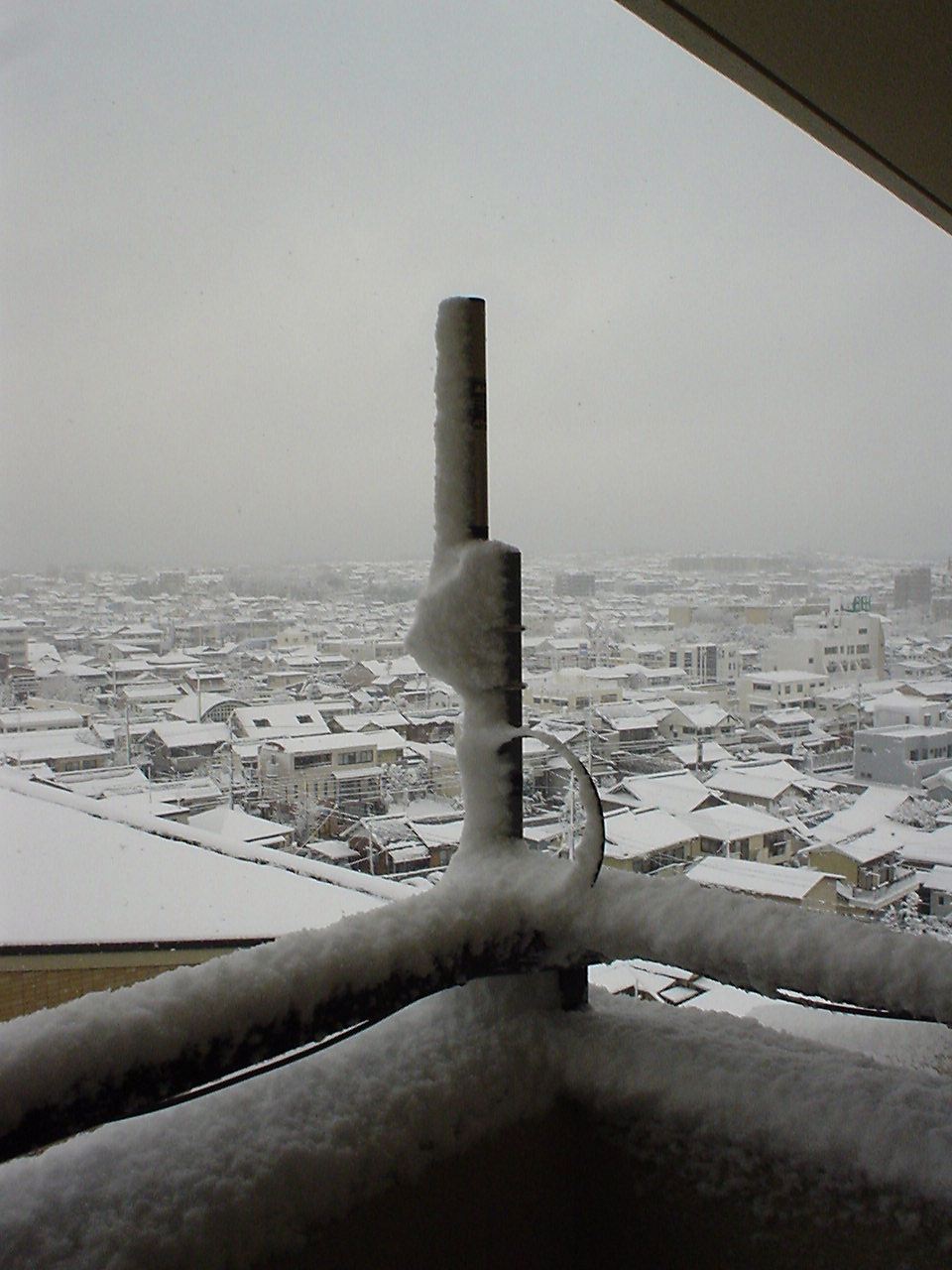

| アンテナ | ALA-1530 ALA-1530 北側 ALA-1530 東南 DX 500 雪の積もった DX 500 北側ケーブルの出口 南側ケーブルの出口 同軸等の室内配線 |

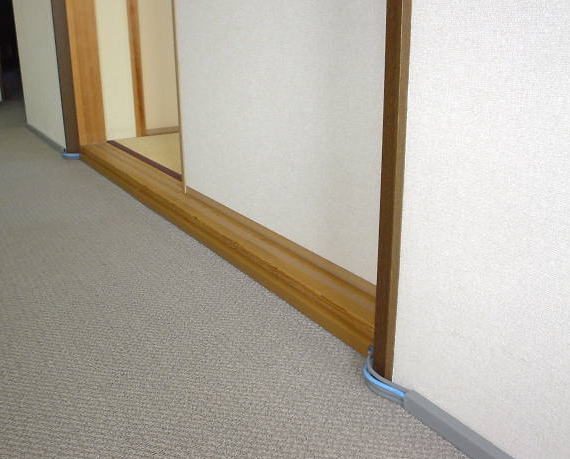

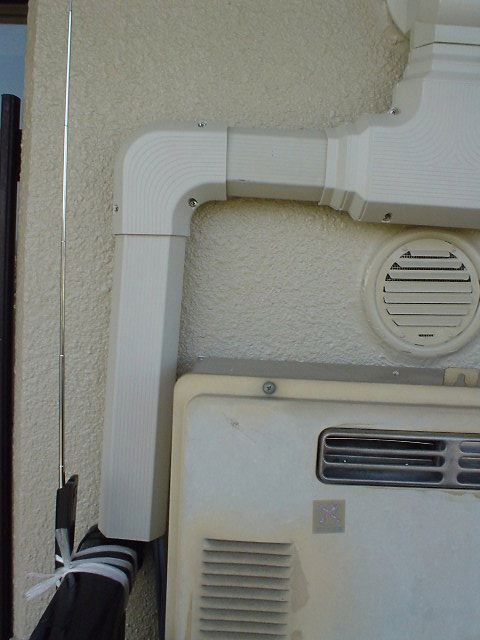

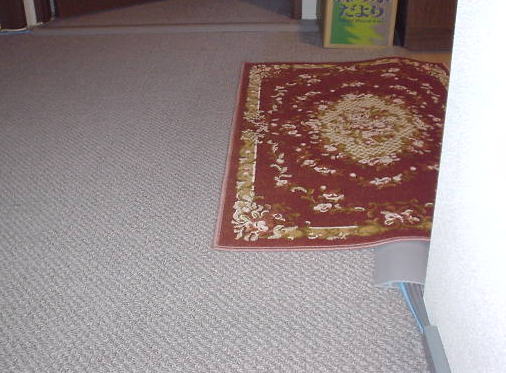

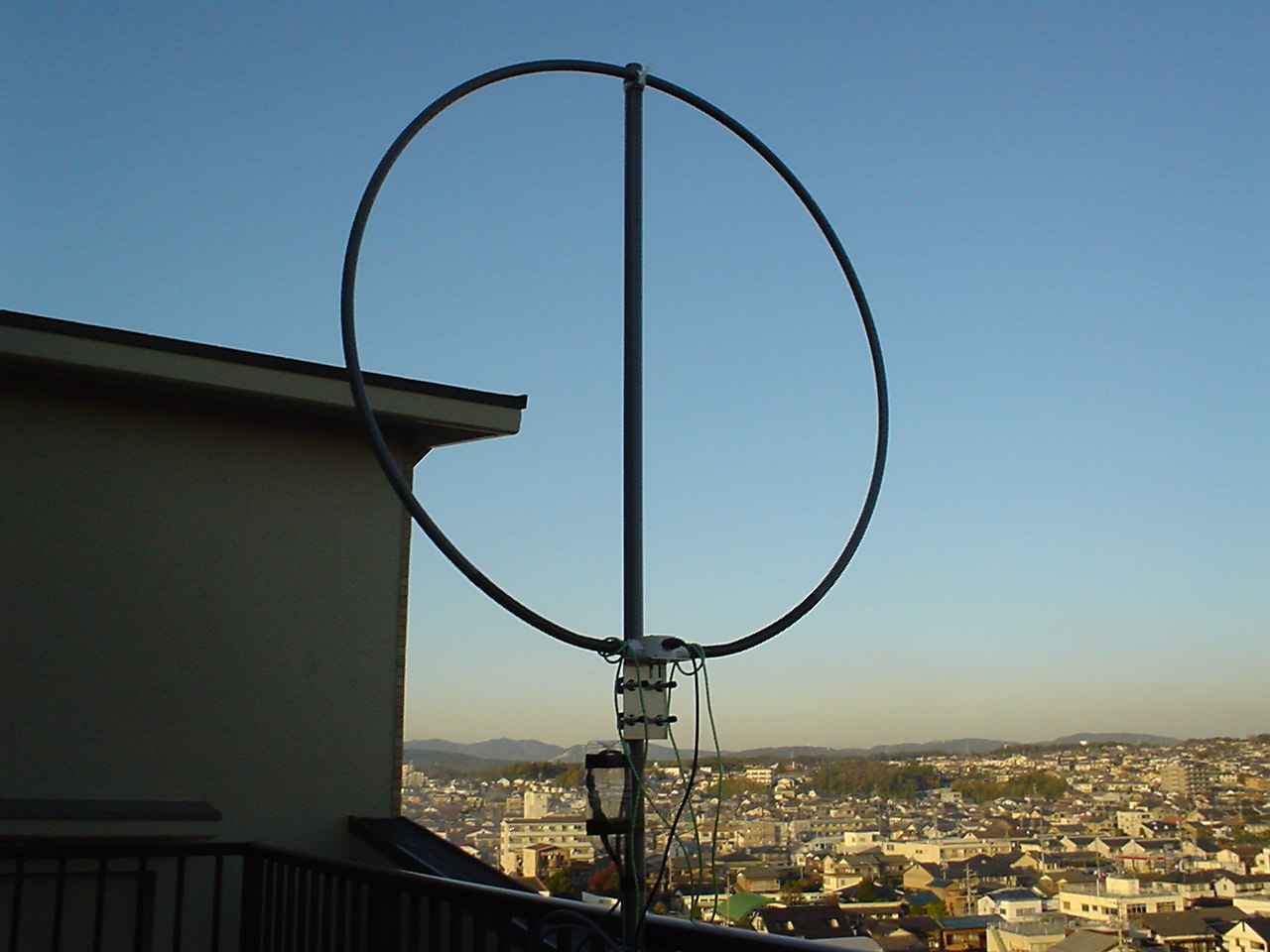

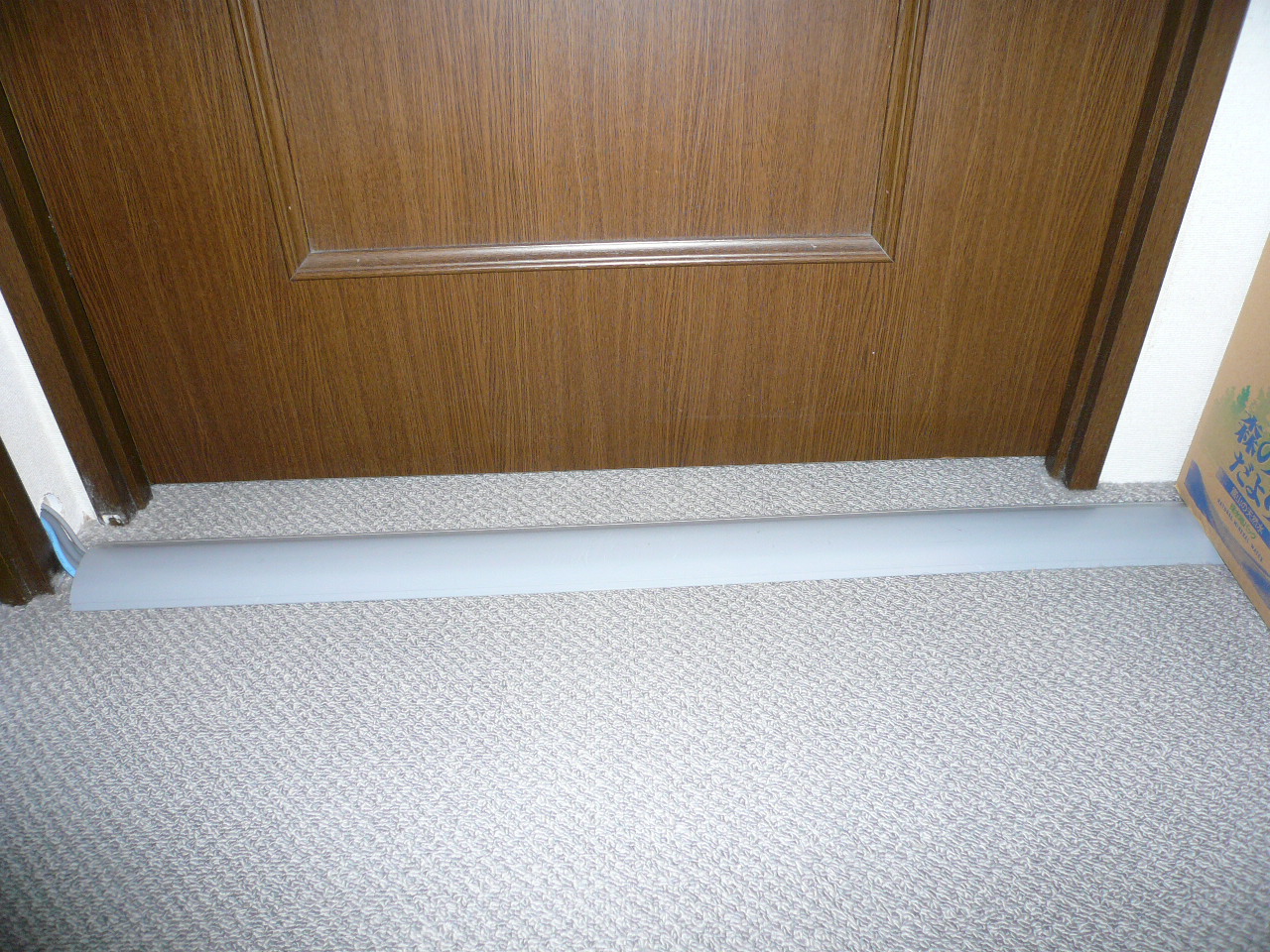

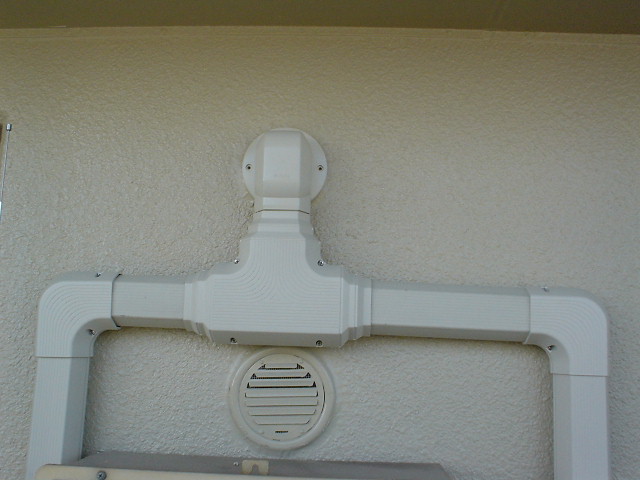

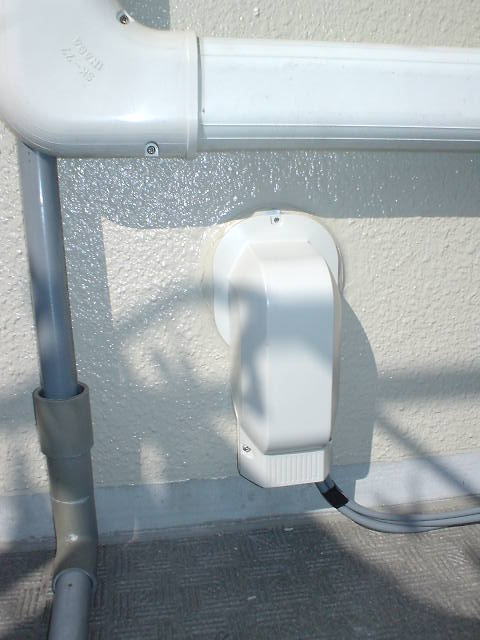

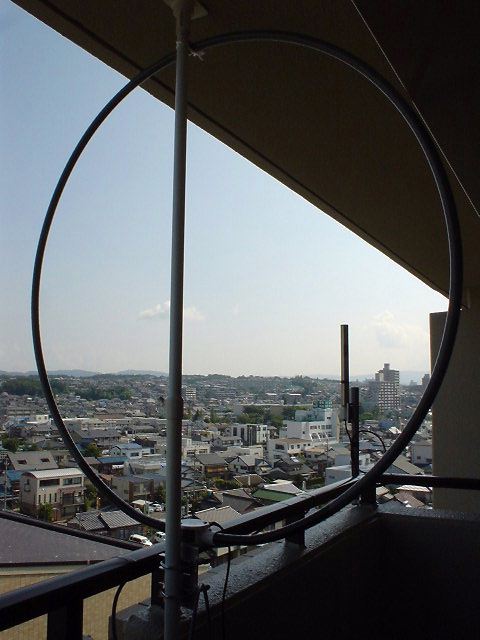

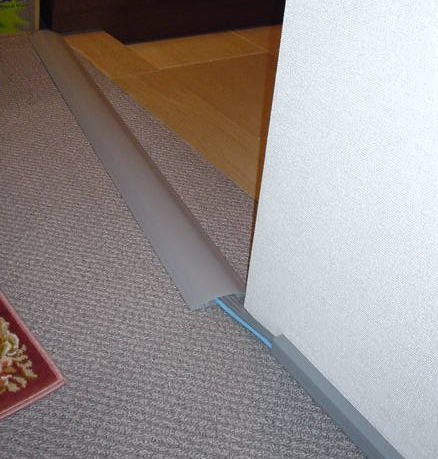

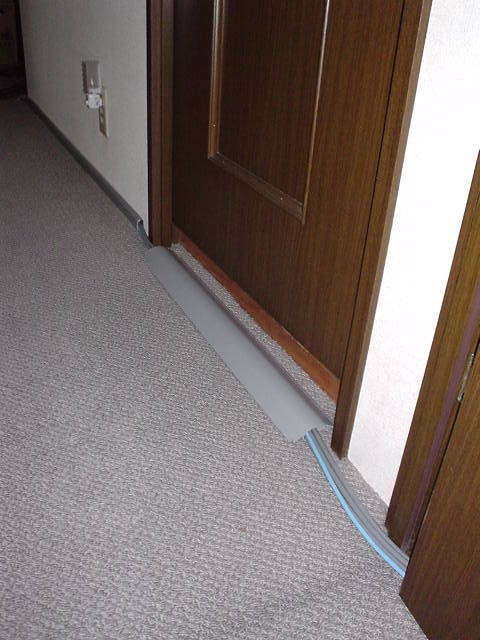

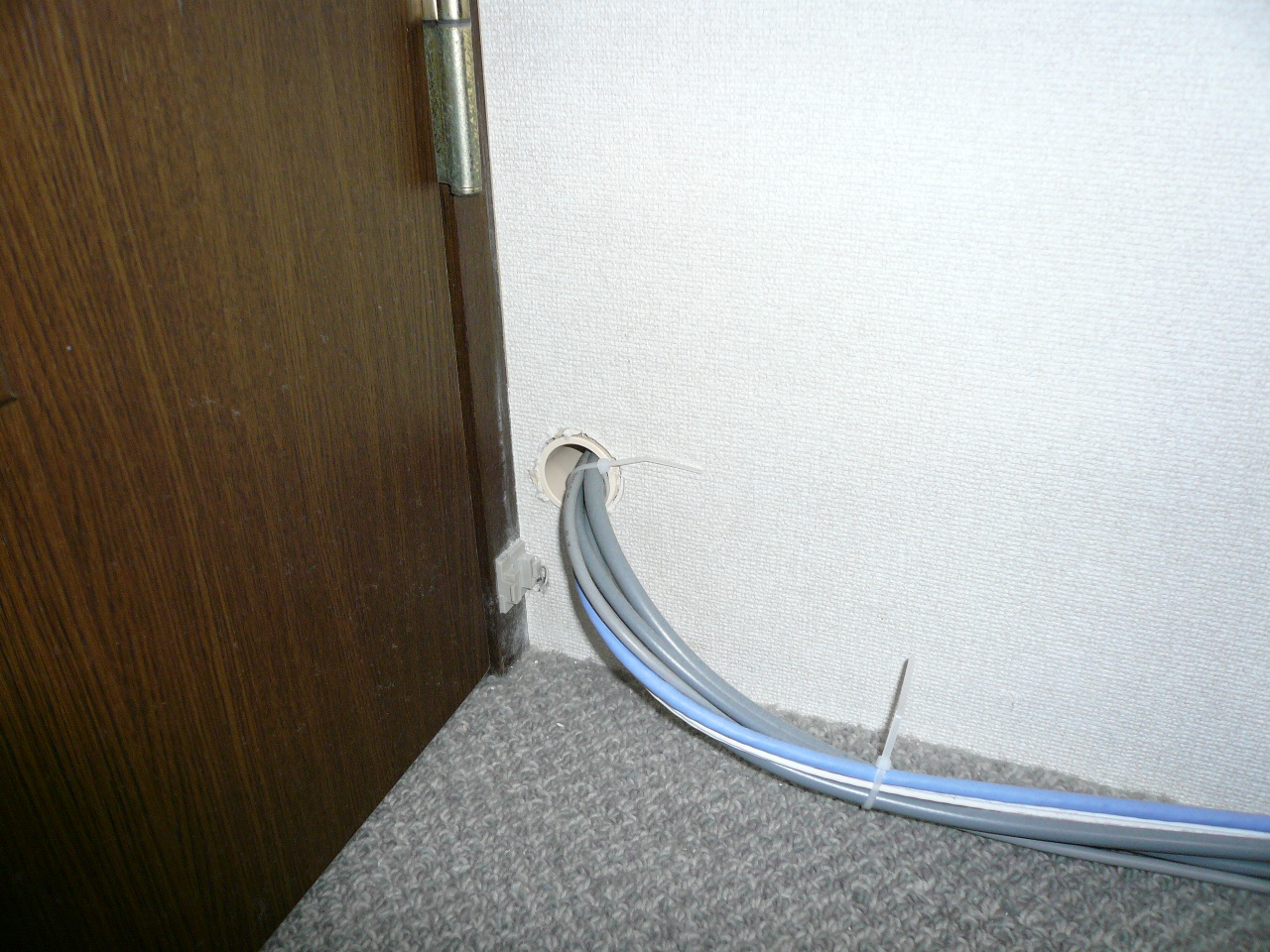

・ WELLBROOK ALA-1530 上は１００Ｍぐらいまでのびています。←保証外ですが ベランダに直角に設置するのが一番いいと言われています。 ・ ４月から１０月は、マンションの北側のベランダに←南風が強い。台風の時は凄いですよ。 ・ １０月から４月までは、マンションの南東のベランダに←伊吹おろしが凄い！！ ・ 何とか説得して年中北と南東のベランダに ALA1530 を設置しています。 ・ 南のベランダにもＡＬＡを設置したいのですがオーストラリアと東南アジア)許可が下りません。 ・ RF Systems DX500 30KHz->550Mhz の広域アンテナです。30MHz 以上を NRD-545 のワイドバンドコンバータに接続しています。 ・ ケーブルの出口１ クーラの配管と同居しています。右側がクーラ用で、左側が同軸ケーブル用です。 ・ ケーブルの出口２ 配管からの出口です。ベランダの手すりに繋がっています。 ・ 左に見えるアンテナはＡＮＣ−４用のノイズアンテナです。 ・ ＦＦ用暖房機の排気用のダクトを流用しました。パイプ等はクーラー用を流用しています。 ・ 外からの入り口 ５Ｄが２本、３Ｄが１本、△ＬＯＯＰ６用の電源ケーブルです。青い色の線はＬＡＮケーブルです。 ・ 外からの入り口(工事前) ・ 和室の入り口 かべの下側をプロテクタを使って配線しています。 ・ 洗面所の入り口 ・ 玄関 ・ 玄関は、去年と同じ様にその上にマットを乗せます。 ・ 自分の部屋の入り口前 左側の私の寝る部屋の壁に穴を開けた。 青色はＬＡＮケーブルでルータへ。同軸は、５Ｄｘ２と３Ｄｘ１。電源等の予備ケーブル ・ 自分の部屋の中 青色と白色はＬＡＮケーブルで、同軸は↑と同じです。 |

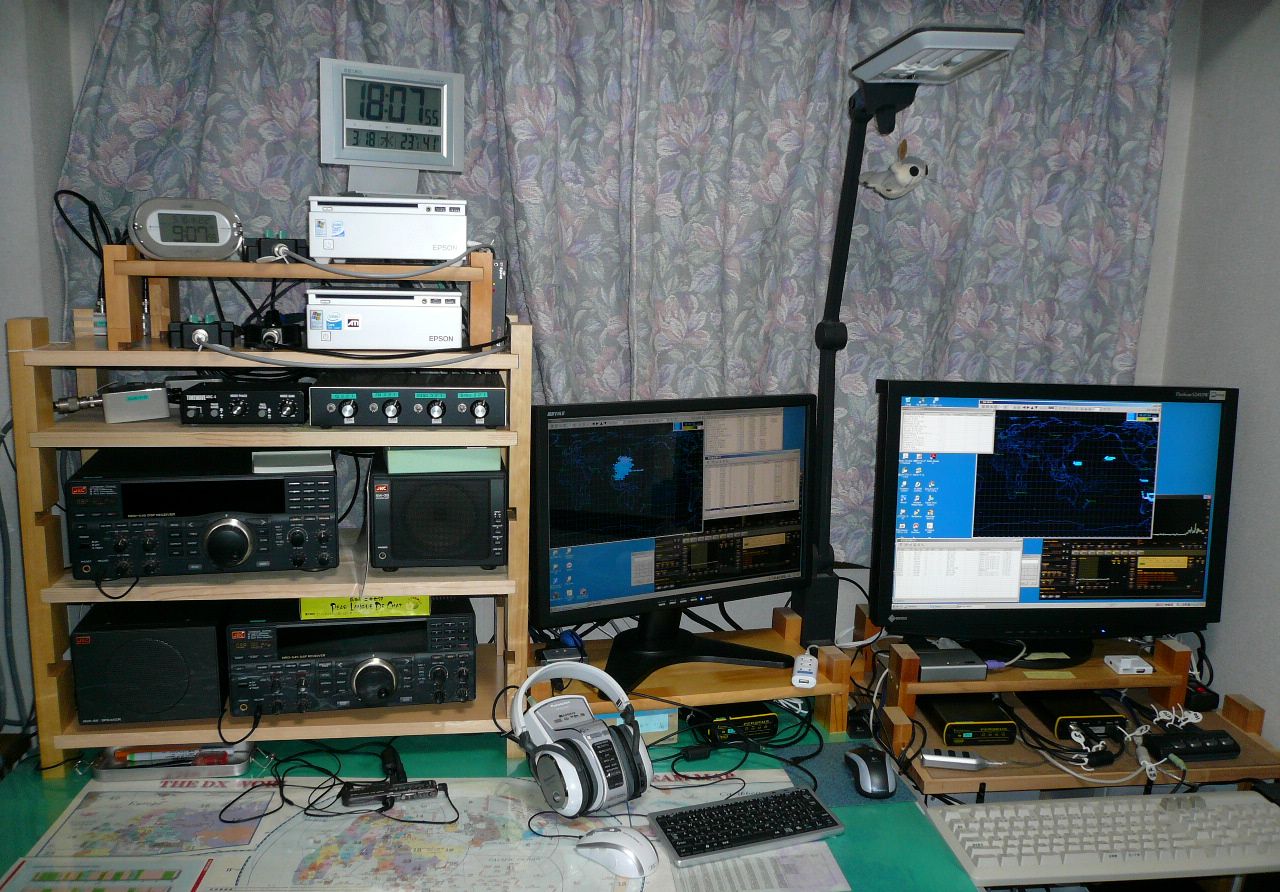

| 受信機周り | 全体１ |

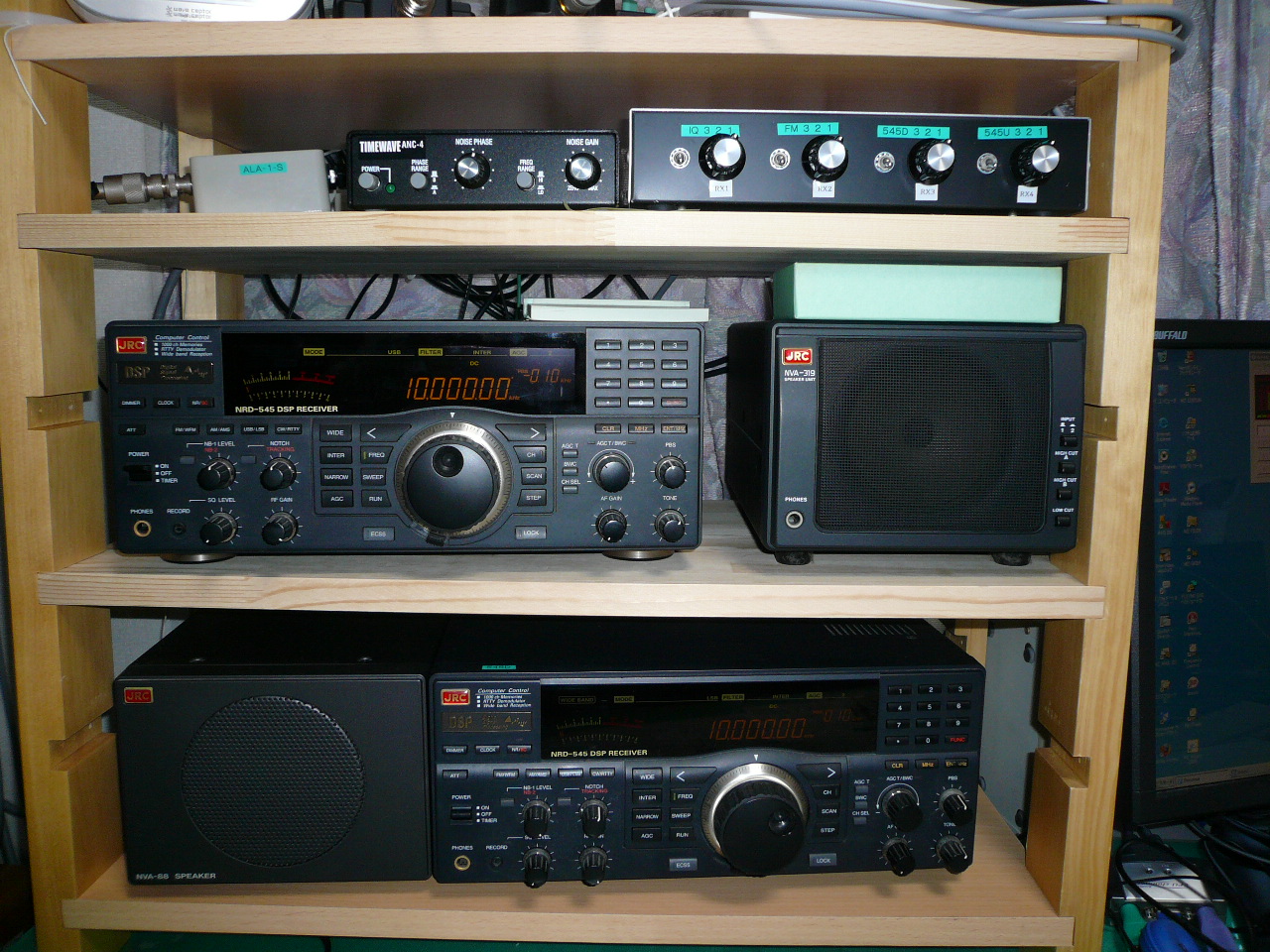

・現時点でのほぼ最終形になりました。 ・ 左の上から、ST-110(PERSEUS)↓ST-100(PERSEUS, SDR-IQ, NRD-545 コントロール) ↓ALA-AMP, ANC-4, 分配機↓NRD545 + SP↓SP + NRD-545↓机の上 IC-Recorder ・ 右へ ST-110, ST-100 用のディスプレー↓RC-232C 切替器, PERSEUS↓机の上 ワイヤレスヘッドフォン ・ 右へ AT-970, MR-6000 用ディスプレー↓PERSEUS x 2, SP 切替器 |
|
受信機１＋２ 受信機３ 受信機４ 受信機５ 受信機６ 受信機７ |

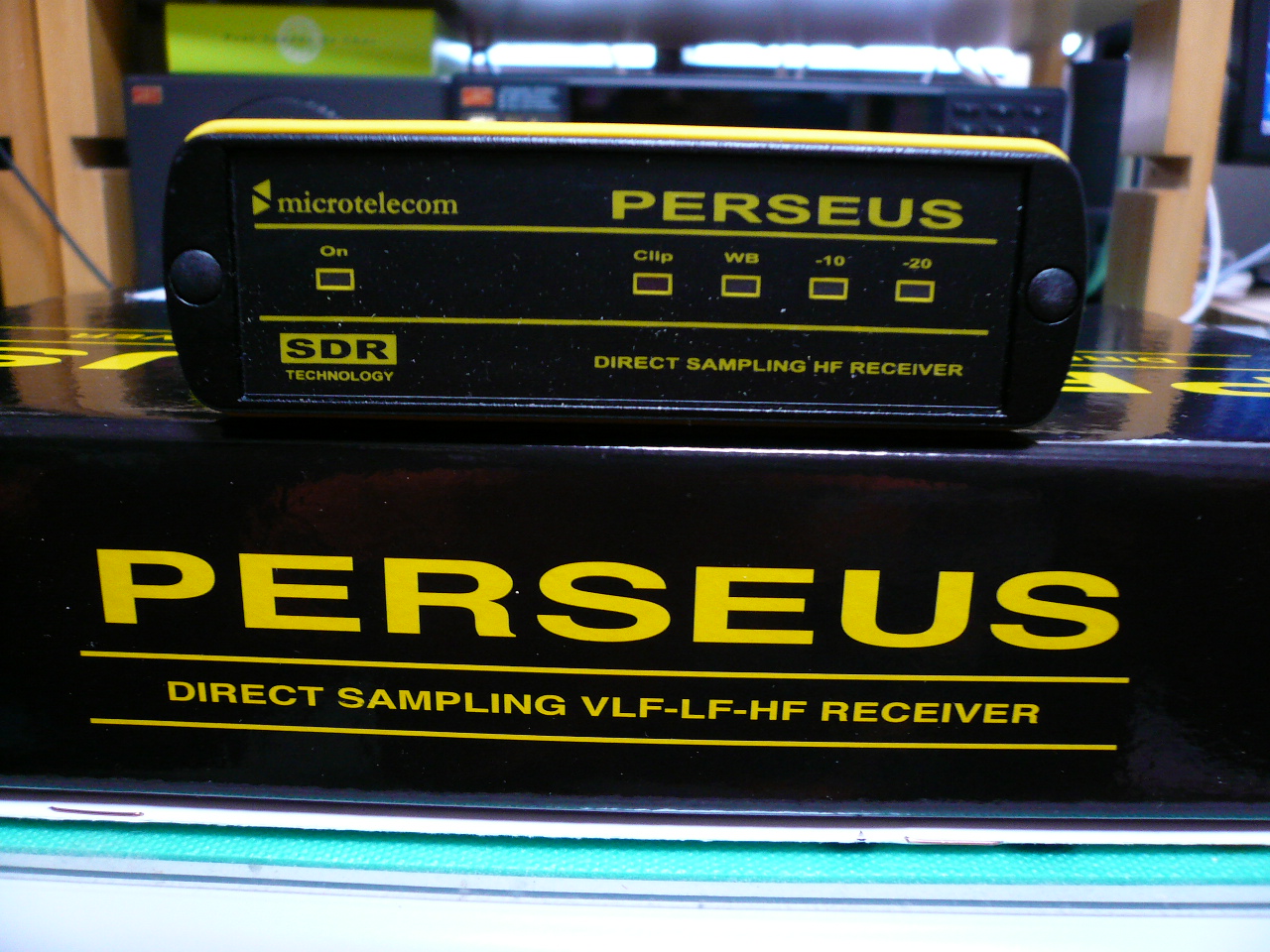

・ NRD-545＋・NRD-545 ＯＭさんに２台(MAX ４台)も使っていることが信じられないと言われました。 私の用途は録音時にＳＳＢのＵＳＢとＬＳＢとで録音して良い方をＨＰ等で利用するためです。 ＨＰ等に載せるには、7030や756より音にメリハリが有って聞きやすいと勝手に思いこんでいます。 ・ AR7030Plus リモコンでしか操作ができないのが残念です。ＷＭがメインでない私には・・ ただ今旅行中です。 ・ IC-R75 ほぼフル装備です。ＤＲＭ用に改造済みです。 PERSEUS でＤＲＭを聞けるようになったので机の下で待機中です。 ・ SDR-IQ 190kHz 幅で一括録音できます。PERSEUS に座を奪われて今は役割を果たしていません。 DRM や KG-HFDL が旨く動作しない・・ただ今調整中です。 ・ PERSEUS 説明は必要ないでしょう。 ・ IC-PCR2500 これも PERSEUS が来てから箱に入れられ棚の上でお休みしています。VHF, UHF 確認用です。 |
|
| 周辺機器 ノイズキャンセラ−と 分配兼切替器 分配機１＋２ |

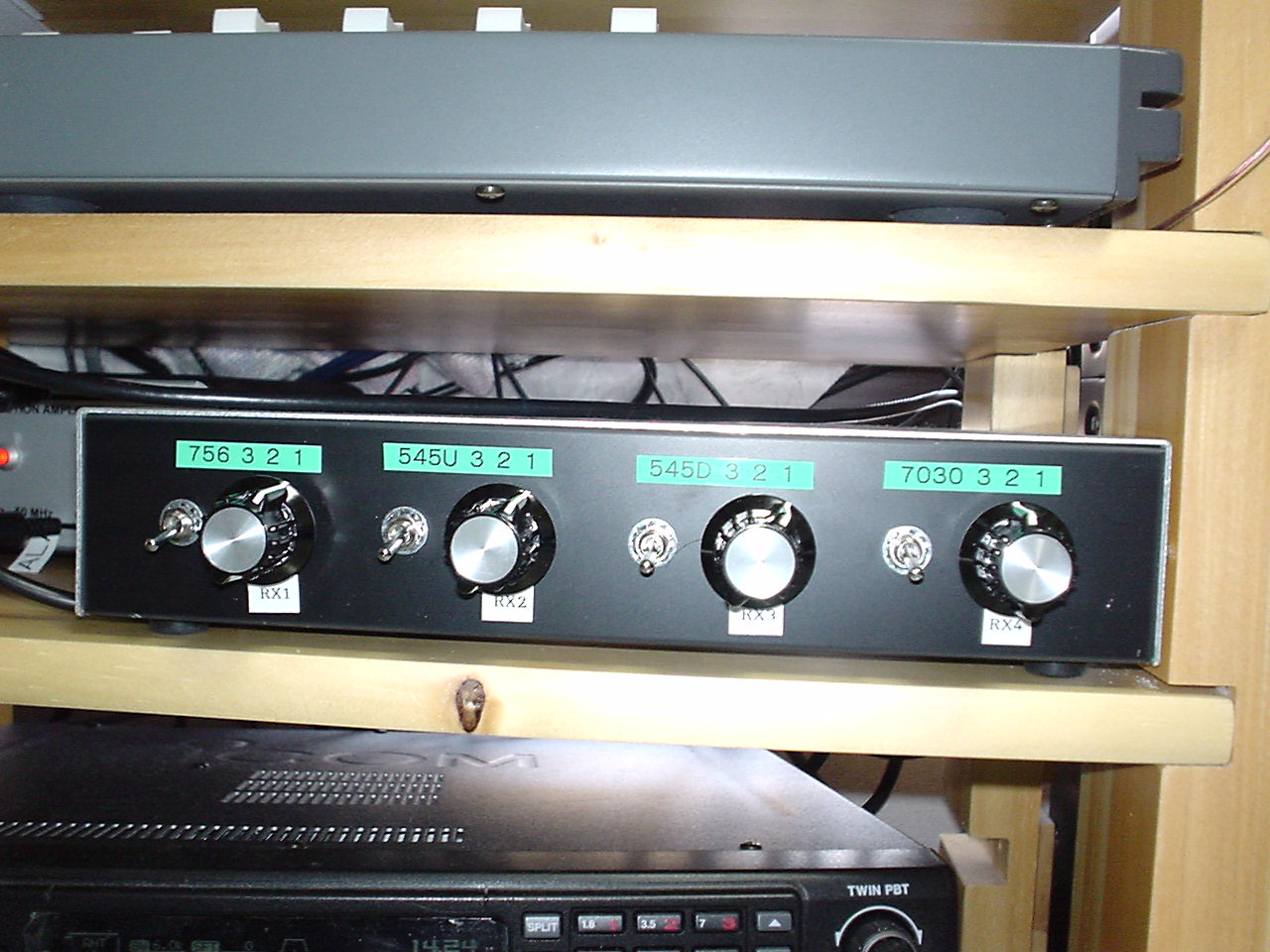

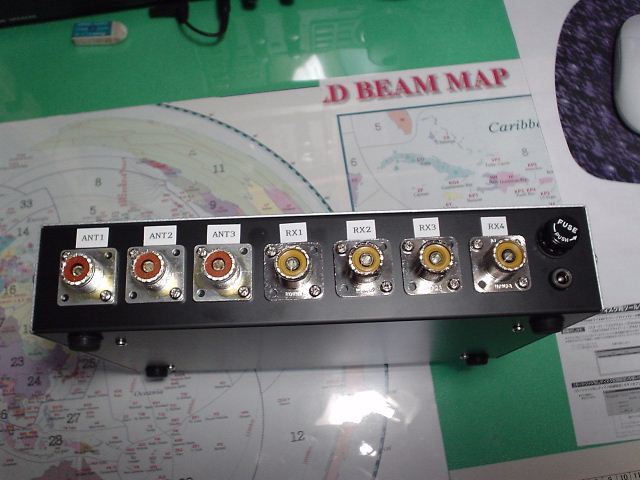

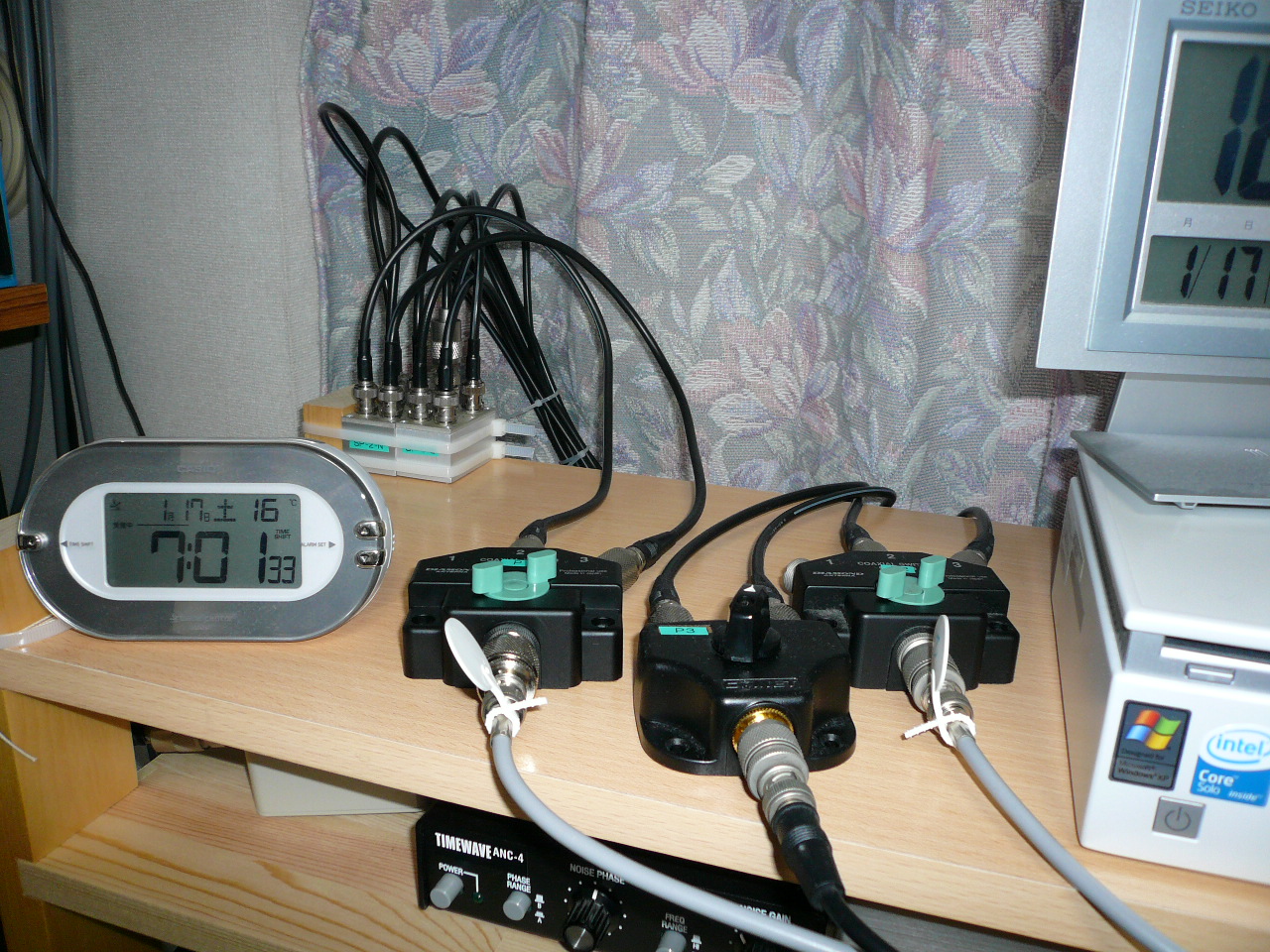

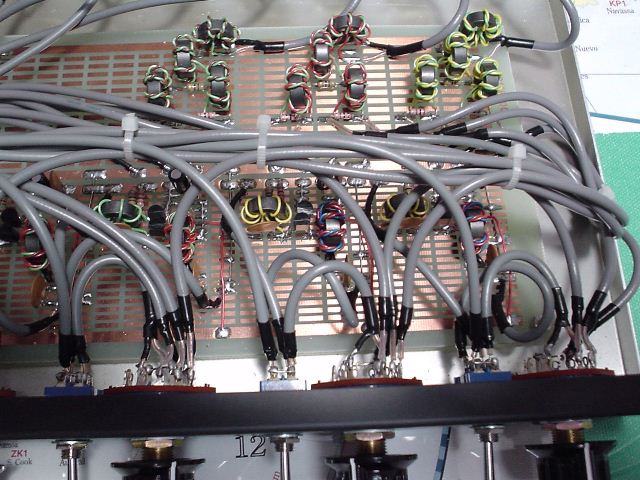

・ＡＮＣ−４(アンテナ ノイズ キャンセラー) 上段の中央 ＊ 製造会社には怒られますが、だまされたつもりで買いましたが、私には、９Ｍで威力を発揮しています。 今回は６Ｍで威力を発揮しました。その効き目です。6160KHz CKZN CBC Radio One 最初は off->on->調整->prog 一部カット ANN(women)->CBC News-> off の順です。 ＊ アンテナをＡＬＡ１５３０に変えてからは利用する機会が減りました。 ＊ＯＭさんに作成して頂いた分配機です。アンプ内蔵のためＤＣ１２Ｖが必要です。今はアンプは利用していません。 機能は、アンテナ入力ｘ３→４分配→アンテナ切り替えＳＷ→アンプ→受信機ｘ４ です。 ＊前面 ＊裏面 ＊内部 (上:４分配 下:アンプ 切り替えＳＷ) ・ MiniCircuits の４分配(ZSC-4-1(BNC) で、ＡＬＡからの出力を分配しています。写真左奥 ３回路を切替ＳＷ経由(写真中央)で、PERSEUS へ、残りを分配兼切替器へ |
|
|
録音機１ 録音機２ 録音機３ 録音機４ 録音機５ |

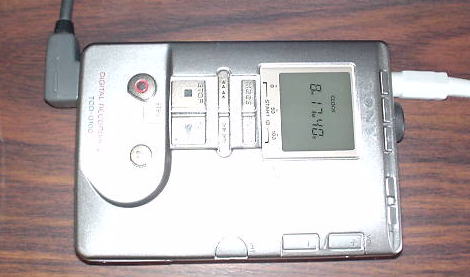

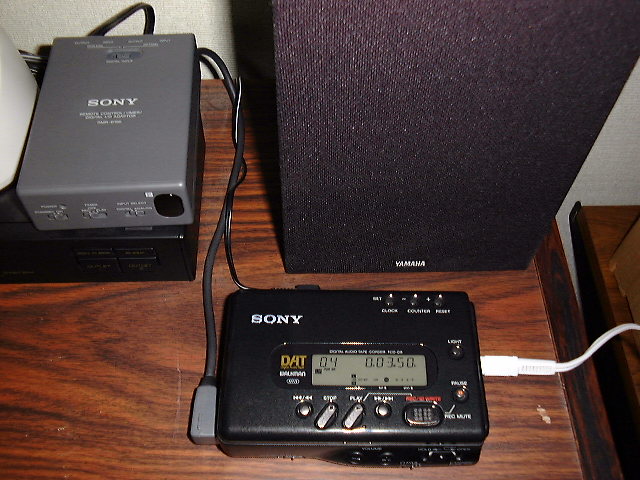

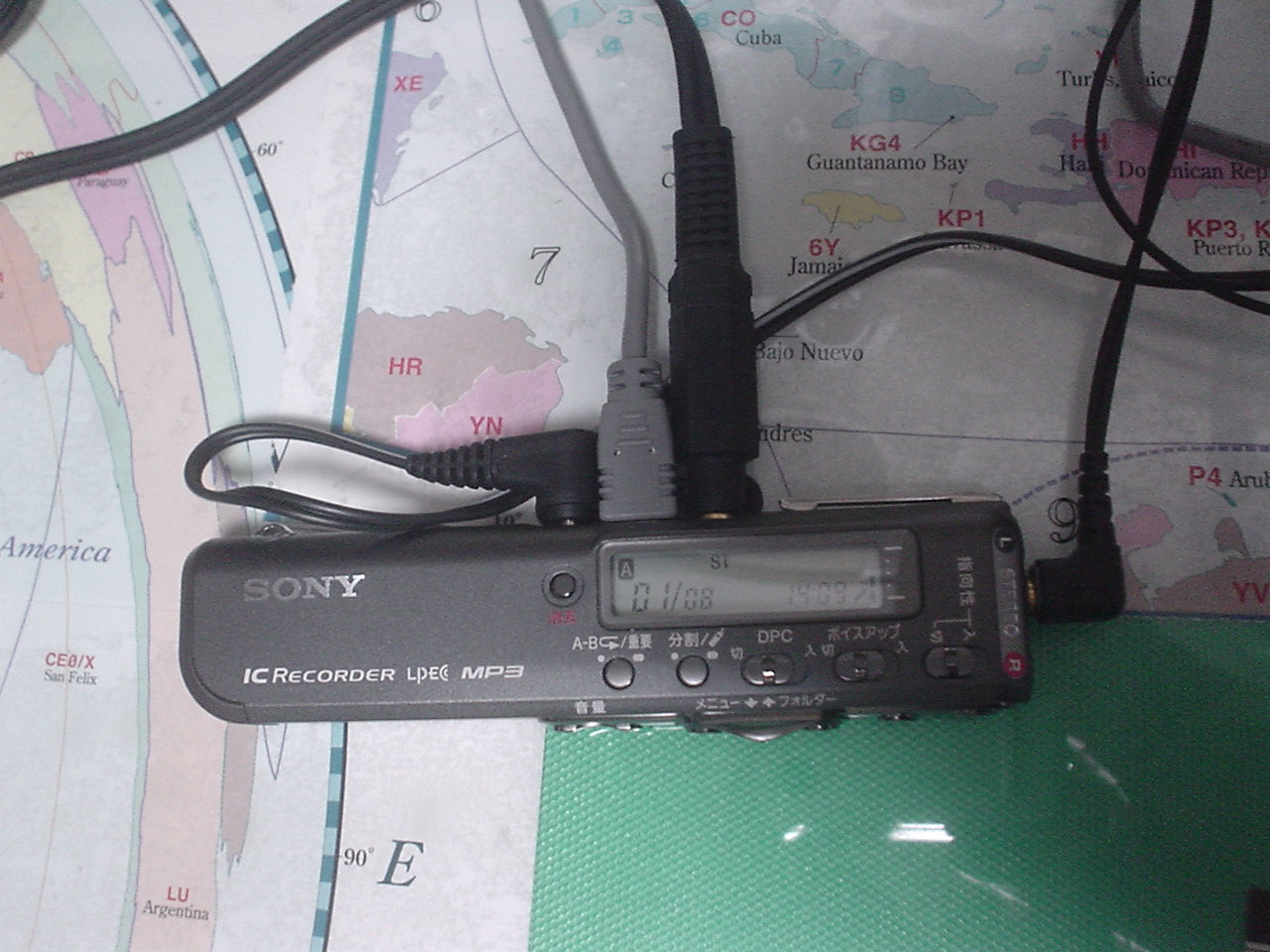

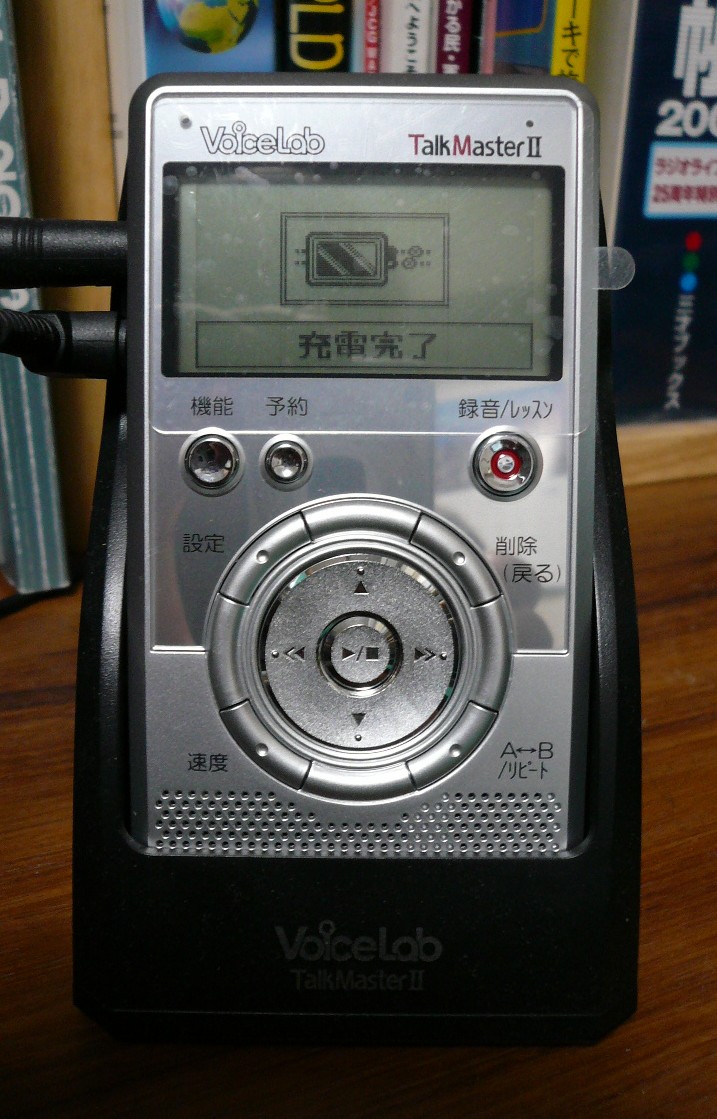

・ メイン：ＳＯＮＹのＩＣレコーダ(２代目)ＩＣＤ-６６ ・ タイマー用とサブ１：ＴalkＭasterUで、タイマー録音用です。２０プログラムできます。 ・ サブ２：ＭＤレコーダです。ＳＯＮＹのＭＺ-ＲＨ１でＭＤの内容をＵＳＢでＰＣに転送できます。 ・ 今までのメイン機です。新し録音からは一応引退しました。 ＤＡＴは録音日時が記録できるので利用しています。 SONY DAT wolkman TCD-D8+タイマー録音用制御機 TCD-D8は確認用にしました。 TCD-D8が時々機嫌を損ねるので、新しいのを追加購入しました。 ・ TCD-D8が入手できなかったので、しかたが無くTCD-D100にしました。 消費電力、日時等の電池でのバックアップ等良い面もあるが、ボタン等が小さく操作がしにくいです。 |
|
| Ｗｅｂサーバ周辺 |
サーバー ネットワーク関連 |

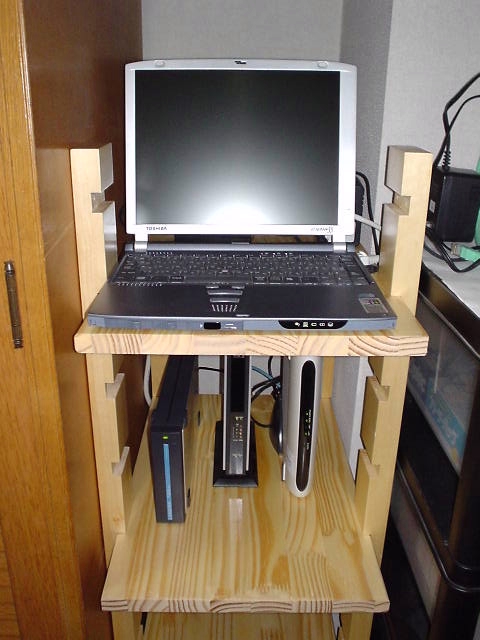

・ １段目 Ｗｅｂサーバ ノートＰＣで立ち上げています。 ソフトは、ＡＮ ＨＴＴＰＤです。今の下段は、LAN DISK 等を収容 ・ ２段目 ＬＡＮディスク, SW-HUB(G), ルータ ・ ３段目 ＡＰＣ, ＮＴＴからの光り用モデム→終端装置(CTU)→上のルータ, 光電話用ＣＴＵ |
| パソコン |
パソコン１ パソコン２＋３ パソコン３＋４ |
・ 音声ファイルを作るパソコンです。EPSON MR-6000 録音した物(DAT, MD, IC-Recorder, TM, SDR-IQ, PERSEUS 等)を、このパソコンでＷＡＶに変換したり取込み (専用ソフトやSoundRngine)→編集(SoundRngine等)→ＭＰ３(以前は、ＲＭ(ＲealＰroducer)の音声ファイル(CDer)を 作成します。 ・ 上 ST-110 PERSEUS 録音用 ・ 下 ST-100 PERSEUS 録音用, SDR-IQ 録音用, NRD-545 コントロール用 ・ 上 ＳＰ ・ 中 AT-970 PERSEUS 録音用 ・ 下 MR-3300 時々すねるので浪人中です。PERSEUS 録音用, 音声編集用 |
